LFT-G® PA6 LGF60-NG06|Grado sostitutivo del metallo PA6 GF60
LFT-G® PA6 LGF60-NG06|L'aggiornamento di rigidità estrema per PA6 GF60
Specificano gli ingegneriPA6GF60quando hanno bisogno che la plastica funzioni come il metallo. Tuttavia, il PA6 GF60 a fibra corta-standard presenta un grosso limite: è pericolosamente fragile e soggetto a deformazioni.LFT-G®PA6-LGF60-NG06è la svolta tecnologica che rende il 60% di fibra di vetro utilizzabile per strutture dinamiche.
Questo composito di grado naturale (NG06) racchiude un enorme60% fibra di vetro lungarinforzo in aPoliammide 6matrice. La rete scheletrica di fibre lunghe risolve il problema della fragilità, fornendo un modulo di flessione (rigidità) che rivaleggia con l'alluminio pressofuso, pur mantenendo una tenacità sufficiente per sopravvivere ai carichi d'urto. È la scelta definitiva per la sostituzione di parti pesanti in acciaio o alluminio nei macchinari automobilistici, ferroviari e industriali pesanti.
- √ Rigidità simile all'alluminio-:Fornisce un modulo di flessione che si avvicina a 19.000 MPa, consentendo parti estremamente rigide con deflessione pari a zero sotto carichi pesanti.
- √ Risolve creep e affaticamento:A differenza dei metalli che possono affaticarsi e delle plastiche standard che strisciano, LFT PA6 LGF60 mantiene le dimensioni sotto sollecitazioni e vibrazioni permanenti.
- √ Eccellente finitura superficiale:Il nostro processo LFT garantisce che la resina bagni completamente le fibre, riducendo la ruvidità della "fibra fluttuante" spesso riscontrata nei composti a fibra corta- altamente riempiti.
Proprietà tipiche del materiale
I seguenti valori sono dati tipici per LFT-G®PA6-LGF60-NG06 (grado naturale) e sono solo di riferimento. I dati si riferiscono allo stato Dry-As-Molded (DAM).Vi preghiamo di contattarci per la scheda tecnica ufficiale (TDS).
Proprietà meccaniche
| Proprietà | Metodo di prova | Valore (DMA) |
|---|---|---|
| Modulo di trazione | ISO 527 | 20.500MPa |
| Resistenza alla trazione | ISO 527 | 272MPa |
| Deformazione di trazione a rottura | ISO 527 | 2.0 % |
| Modulo di flessione | ISO 178 | 15.500MPa |
| Impatto Izod dentellato (23 gradi) | ISO 180/A | 36 kJ/m² |
| Impatto Izod dentellato (-30 gradi) | ISO 180/A | 21 kJ/m² |
Proprietà termiche e fisiche
| Proprietà | Metodo di prova | Valore |
|---|---|---|
| Densità | ISO 1183 | 1,63 g/cm³ |
| HDT/A (1,8 MPa) | ISO75 | 215 gradi |
| HDT/C (8,0 MPa) | ISO75 | 185 gradi |
| Temperatura di fusione | ISO 11357 | ~220 gradi |
| Ritiro dello stampo (flusso) | ISO 294-4 | 0.1 - 0.2 % |

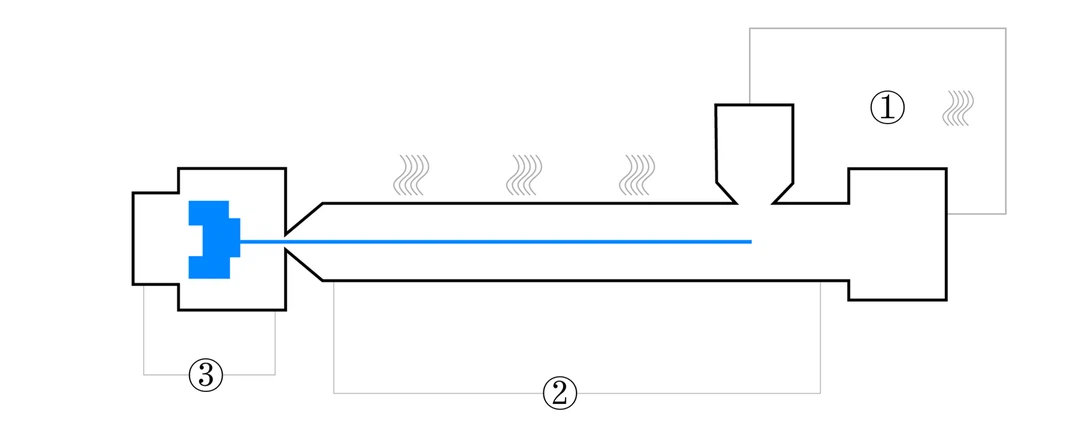

Elaborazione delle informazioni
I seguenti valori sono raccomandazioni. Consigliamo essiccatori ad aria secca/adsorbenti (contenuto di umidità inferiore allo 0,1%).
Per ridurre al minimo la rottura della fibra e garantire prestazioni ottimali, si consiglia vivamente una vite per uso generico-a bassa compressione-.
| Parametro | Raccomandazione |
|---|---|
| Temperatura di asciugatura | 80 - 100 grado |
| Tempo di asciugatura | 4 - 6 ore |
| Temperatura di fusione (ugello ③) | 260 - 290 grado |
| Temperatura dello stampo (zona ②) | 80 - 110 grado |
| Contropressione | Basso (per ridurre al minimo i danni alle fibre) |
Etichetta sexy: pa6 lgf60 metallo-grado sostitutivo pa6 gf60, Cina, produttori, fornitori, fabbrica, acquisto, personalizzato
